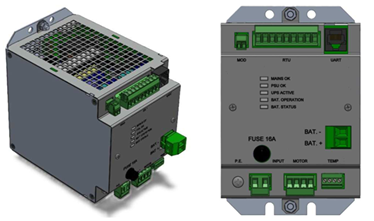

Bidirektionale Stromversorgungen
- Spannungsversorgungen von 2kW bis 11kW
- Entwickelt für den mobilen Einsatz am Boden oder industrielle Automatisierung
- Eingang/Ausgang: 3AC-Eingang mit aktiver PFC
- Ausgang/Eingang: Hoch- oder Niederspannung (DC)
- Hohe Effizienz und hoher Leistungsfaktor
Es gibt etliche Beispiele für die Notwendigkeit bidirektionaler Leistungskonzepte. Systemwirkungsgrad-Steigerung, Energierückgewinnung, funktionsrelevante Bedingungen, Netz-Intelligenz (E-Fahrzeuge als Netz-Energie-Zwischenspeicher) sowie Kosten- und Platzeinsparung sind nur einige Beispiele für Applikationen, die bidirektionale Netzteile bzw. Wandler benötigen. Entscheidend für die Applikation ist die Topologie-Auswahl in Bezug auf die Netz- oder DC-Spannungsebenen sowie deren Übersetzungsverhältnis. Wenn bei einem 3AC-Netz die Batteriespannung ähnlich wie die PFC-Busspannung (ca. 400 VDC) ist, ist CLLC eine gute Wahl. Wenn die Batteriespannung aber viel niedriger (48 V) oder viel höher (800 VDC) als die PFC-Busspannung ist, ist eine phasenverschobene Vollbrücke (PSFB) die bessere Alternative. Die gezeigte bidirektionale 10kW-Plattformlösung wurde auf Basis von 3AC-Netzen und 48V-Lithium-Ionen-Akkus entwickelt und es wurde eine PSFB-Topologie ausgewählt, deren Blockdiagramm wie folgt aussieht:

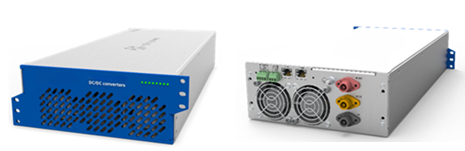

| Attributes | Bidirectional Power Supplies |
|---|---|
| AC/DC or DC/DC | |
| Power (W) | up to 10000W |
| Isolation | Isolated |
| Nr. of Outputs | Single, bidirectional |
| Vin (V) |
90 - 264 1AC 340 - 480 3AC 200 - 1000 DC |
| Vout (V) | 3-300 DC |
| Iout (A) | 0-80 charging |
| Iin (A) |
0-40A discharge progammable Charging curve progammable Discharging curve |
| Connection |
Screw Terminals, Cage Clamps others on request |
| Mechanical style |
Open frame Chassis mounting, enclosed 19"-Rack style |
| Certifications | CE, EN 62368, EN61010, UL 60950-1 |
| MIN Operating Temp (°C) | -40.0 |
| MAX Operating Temp (°C) | 70.0 / 85.0 |
| Protections | OCP, OTP, OVP, SCP |
| Interfaces | I²C, Ethernet, CAN, ….? |
| Directives | REACH, RoHS 2+ (10/10), WEEE |
| Warranty | 3 Years |
| Regulation | Regulated |
