冗長ダイオードモジュール： デカップリングによる信頼性の高い電力供給

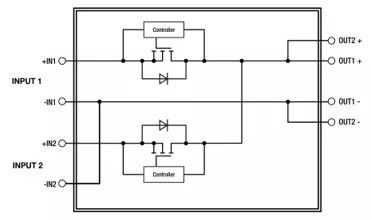

動作原理はシンプルです。各電源は一方向デカップリング素子を介して負荷に接続されます。
冗長ダイオードモジュールは、主に次の2つの機能を果たします。

1. 障害の分離と逆電流保護： いずれかの電源またはその上流の電源が故障した場合、冗長モジュールは故障したユニットへの逆電流を遮断し、もう一方の電源が引き続き負荷に電力を供給します（図1）。 これにより完全なORing冗長性が実現します。1つの電源が出力短絡により故障した場合でも、負荷への電力供給は維持されます。

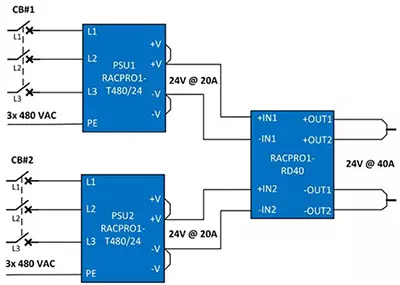

2. 電流の統合と電力共有： 2つ以上（N+1）の電源の出力を結合して全体の利用可能な出力電流を増加させると同時に、ある電源から別の電源へ電流が逆流するリスクを排除します。

システム設計の推奨事項

冗長ダイオードモジュールは、適切に設計された電源アーキテクチャの一部として使用した場合に最も効果を発揮します。 電源は個別に保護し、適切な容量を選定するとともに、可能であれば独立したサーキットブレーカーを介して、それぞれ別の上流回路から給電する必要があります。これにより、上流側で1か所の障害が発生しても、DC電源システム全体が停止することを防止できます。

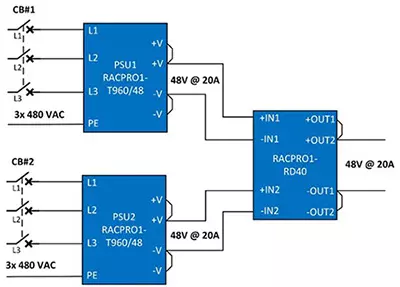

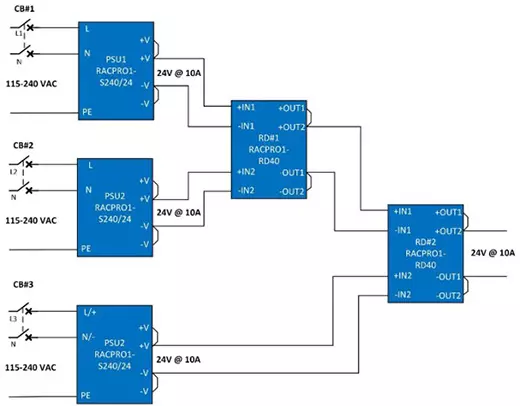

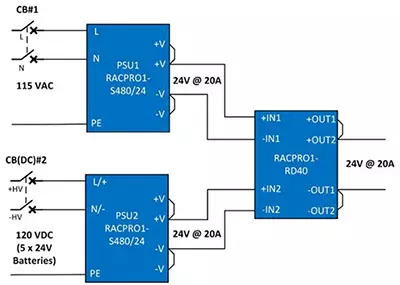

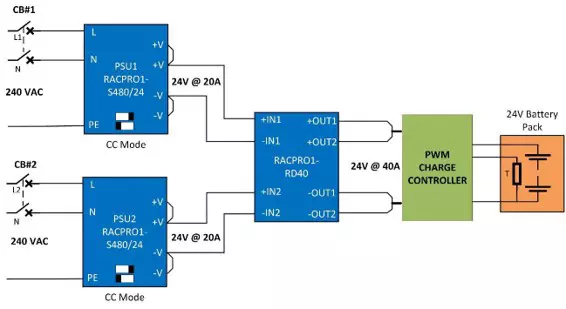

つまり、冗長ダイオードモジュールは、フォールトトレラントなDC電源システムを構築するための、コンパクトで信頼性の高い方法を提供します。これらは逆電流から電源を保護し、故障したユニットを切り離し、1つの電源パスが失われた場合でも重要な負荷の稼働を維持します。以下の例は、一般的なフォールトトレラント構成を示しています（ただし、これらがすべてではありません）。
